Page 121 - Enka Tarım Product Catalog 2024 Edition

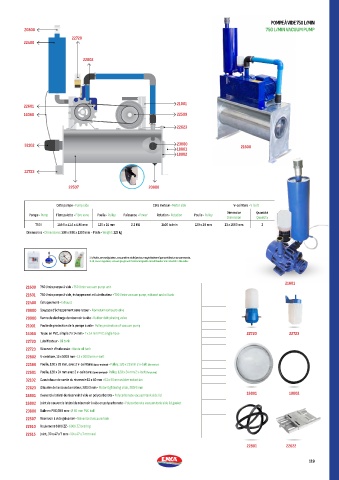

POMPE À VIDE 750 L/MIN
20800 750 L/MIN VACUUM PUMP
22720
22400

22802

21001
22601
16360 22599

22623

32102 23800 21600
18801
18802

22723

22507 20900

Côte pompe • Pump side Côte moteur • Motor side V-ceinture • V-belt
Dimension Quantité
Pompe • Pump Fibre palette • Fibre vane Poulie • Pulley Puissance • Power Rotation • Rotation Poulie • Pulley
Dimension Quantity
750 l 149.6 x 41.5 x 4.85 mm 120 x 24 mm 2.2 kW 1400 tr/min 120 x 28 mm 13 x 1000 mm 2
Dimensions • Dimensions: 390 x 900 x 1390 mm - Poids • Weight: 125 kg

1 l d’huile, servorégulateur, vacuomètre et disjoncteur magnétothermique sont inclus sur commande.
1l oil, servo regulator, vacuum gauge and thermal magnetic circuit breaker are included in the order.

21601
21600 750 l/min pompe à vide • 750 l/min vacuum pump unit
21601 750 l/min pompe à vide, échappement et lubrificateur • 750 l/min vacuum pump, exhaust and oil tank
22400 Échappement • Exhaust
20800 Soupape d’échappement sans retour • Nonreturn exhaust valve
20900 Vanne de décharge de réservoir à vide • Rubber dehydrating valve
21001 Poulie de protection de la pompe à vide • Pulley protection of vacuum pump
16360 Tuyau en PVC, simple 7 x 14 mm • 7 x 14 mm PVC single hose 22720 22723
22720 Lubrificateur • Oil tank
22723 Réservoir d’huile usée • Waste oil tank
22802 V-ceinture, 13 x 1000 mm • 13 x 1000 mm v-belt
22599 Poulie, 120 x 28 mm, avec 2 v-ceintures (pour moteur) • Pulley, 120 x 28 mm 2 v-belt (for motor)
22601 Poulie, 120 x 24 mm avec 2 v-ceintures (pour pompe) • Pulley, 120 x 24 mm 2 v-belt (for pump)
32102 Caoutchouc de sortie du réservoir 63 x 50 mm • 63 x 50 mm rubber reduction
22623 Glissière de tension du moteur, 280/3 mm • Motor tightening slide, 280/3 mm
18801 18802
18801 Couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid
18802 Joint de couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid gasket
23800 Balle en PVC Ø80 mm • Ø 80 mm PVC ball
22507 Réservoir à vide galvanisé • Galvanized vacuum tank
22610 Roulement 6306 ZZ • 6306 ZZ bearing
22615 Joint, 30 x 47 x 7 mm • 30 x 47 x 7 mm seal
22801 22622

119
