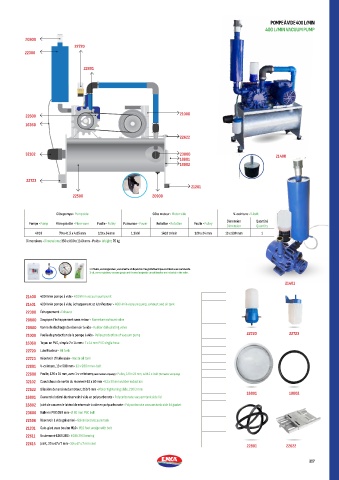

Page 119 - Enka Tarım Product Catalog 2024 Edition
P. 119
POMPE À VIDE 400 L/MIN
400 L/MIN VACUUM PUMP
20800
22720
22300
22801
21000
22600
16360
22622
32102 23800 21400
18801
18802
22723
21201
22506 20900
Côte pompe • Pump side Côte moteur • Motor side V-ceinture • V-belt
Dimension Quantité
Pompe • Pump Fibre palette • Fibre vane Poulie • Pulley Puissance • Power Rotation • Rotation Poulie • Pulley
Dimension Quantity
400 l 70 x 41.5 x 4.85 mm 120 x 24 mm 1.1 kW 1400 tr/min 120 x 24 mm 13 x 900 mm 1
Dimensions • Dimensions: 350 x 800 x 1140 mm - Poids • Weight: 75 kg
1 l d’huile, servorégulateur, vacuomètre et disjoncteur magnétothermique sont inclus sur commande.
1l oil, servo regulator, vacuum gauge and thermal magnetic circuit breaker are included in the order.
21401
21400 400 l/min pompe à vide • 400 l/min vacuum pump unit
21401 400 l/min pompe à vide, échappement et lubrificateur • 400 l/min vacuum pump, exhaust and oil tank
22300 Échappement • Exhaust
20800 Soupape d’échappement sans retour • Nonreturn exhaust valve
20900 Vanne de décharge de réservoir à vide • Rubber dehydrating valve
21000 Poulie de protection de la pompe à vide • Pulley protection of vacuum pump 22720 22723
16360 Tuyau en PVC, simple 7 x 14 mm • 7 x 14 mm PVC single hose
22720 Lubrificateur • Oil tank
22723 Réservoir d’huile usée • Waste oil tank
22801 V-ceinture, 13 x 900 mm • 13 x 900 mm v-belt
22600 Poulie, 120 x 24 mm, avec 1 v-ceinture ( pour moteur et pomp) • Pulley, 120 x 24 mm, with 1 v-belt (for motor and pump)
32102 Caoutchouc de sortie du réservoir 63 x 50 mm • 63 x 50 mm rubber reduction
22622 Glissière de tension du moteur, 210/3 mm • Motor tightening slide, 210/3 mm
18801 18802
18801 Couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid
18802 Joint de couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid gasket
23800 Balle en PVC Ø80 mm • Ø 80 mm PVC ball
22506 Réservoir à vide galvanisé • Galvanized vacuum tank
21201 Cale-pied avec boulon M10 • M10 foot wedge with bolt
22611 Roulement 6206 2RS • 6206 2RS bearing
22615 Joint, 30 x 47 x 7 mm • 30 x 47 x 7 mm seal 22801 22622
117
