Page 120 - Enka Tarım Product Catalog 2024 Edition

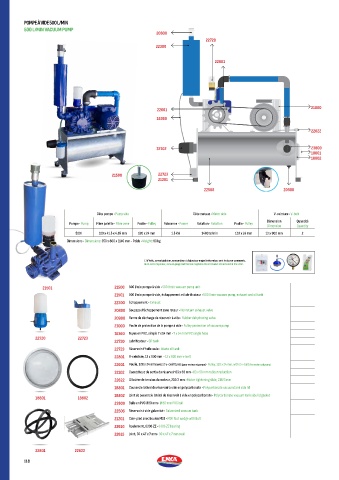

POMPE À VIDE 500 L/MIN
500 L/MIN VACUUM PUMP
20800
22720
22300

22801

21000
22601
16360

22622

32102 23800
18801
18802

21500 22723
21201
22506 20900

Côte pompe • Pump side Côte moteur • Motor side V-ceinture • V-belt
Dimension Quantité
Pompe • Pump Fibre palette • Fibre vane Poulie • Pulley Puissance • Power Rotation • Rotation Poulie • Pulley
Dimension Quantity
500 l 100 x 41.5 x 4.85 mm 120 x 24 mm 1.5 kW 1400 tr/min 120 x 24 mm 13 x 900 mm 2
Dimensions • Dimensions: 350 x 800 x 1140 mm - Poids • Weight: 90 kg

1 l d’huile, servorégulateur, vacuomètre et disjoncteur magnétothermique sont inclus sur commande.
1l oil, servo regulator, vacuum gauge and thermal magnetic circuit breaker are included in the order.

21501 21500 500 l/min pompe à vide • 500 l/min vacuum pump unit
21501 500 l/min pompe à vide, échappement et lubrificateur • 500 l/min vacuum pump, exhaust and oil tank
22300 Échappement • Exhaust
20800 Soupape d’échappement sans retour • Nonreturn exhaust valve
20900 Vanne de décharge de réservoir à vide • Rubber dehydrating valve
21000 Poulie de protection de la pompe à vide • Pulley protection of vacuum pump
16360 Tuyau en PVC, simple 7 x 14 mm • 7 x 14 mm PVC single hose
22720 22723
22720 Lubrificateur • Oil tank
22723 Réservoir d’huile usée • Waste oil tank
22801 V-ceinture, 13 x 900 mm • 13 x 900 mm v-belt
22601 Poulie, 120 x 24 mm avec 2 v-ceintures (pour moteur et pompe) • Pulley, 120 x 24 mm, with 2 v-belt (for motor and pump)
32102 Caoutchouc de sortie du réservoir 63 x 50 mm • 63 x 50 mm rubber reduction
22622 Glissière de tension du moteur, 210/3 mm • Motor tightening slide, 210/3 mm
18801 Couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid
18802 Joint de couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid gasket
18801 18802
23800 Balle en PVC Ø80 mm • Ø 80 mm PVC ball
22506 Réservoir à vide galvanisé • Galvanized vacuum tank
21201 Cale-pied avec boulon M10 • M10 foot wedge with bolt
22610 Roulement, 6306 ZZ • 6306 ZZ bearing
22615 Joint, 30 x 47 x 7 mm • 30 x 47 x 7 mm seal

22801 22622
118
