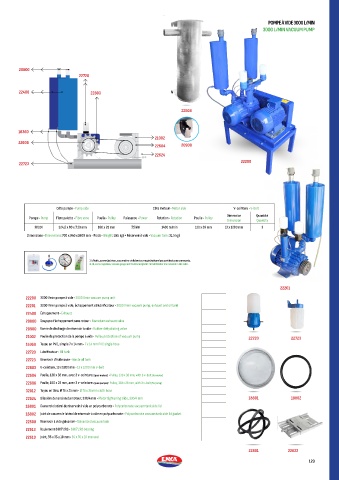

Page 125 - Enka Tarım Product Catalog 2024 Edition

POMPE À VIDE 3000 L/MIN
3000 L/MIN VACUUM PUMP

20800
22720

22400 22803

22508

16360
21002
22606
22604 20900
22624
22723 22200

Côte pompe • Pump side Côte moteur • Motor side V-ceinture • V-belt
Dimension Quantité
Pompe • Pump Fibre palette • Fibre vane Poulie • Pulley Puissance • Power Rotation • Rotation Poulie • Pulley
Dimension Quantity
3000 l 324.5 x 80 x 7.30 mm 160 x 28 mm 7.5 kW 1400 tr/min 130 x 38 mm 13 x 1200 mm 3
Dimensions • Dimensions: 700 x 940 x 1600 mm - Poids • Weight: 245 kg (+ Réservoir à vide • Vacuum tank: 31.5 kg)

1 l d’huile, servorégulateur, vacuomètre et disjoncteur magnétothermique sont inclus sur commande.
1l oil, servo regulator, vacuum gauge and thermal magnetic circuit breaker are included in the order.

22201

22200 3000 l/min pompe à vide • 3000 l/min vacuum pump unit
22201 3000 l/min pompe à vide, échappement et lubrificateur • 3000 l/min vacuum pump, exhaust and oil tank
22400 Échappement • Exhaust
20800 Soupape d’échappement sans retour • Nonreturn exhaust valve
20900 Vanne de décharge de réservoir à vide • Rubber dehydrating valve
21002 Poulie de protection de la pompe à vide • Pulley protection of vacuum pump 22720 22723
16360 Tuyau en PVC, simple 7 x 14 mm • 7 x 14 mm PVC single hose
22720 Lubrificateur • Oil tank
22723 Réservoir d’huile usée • Waste oil tank
22803 V-ceinture, 13 x 1200 mm • 13 x 1200 mm v-belt
22604 Poulie, 130 x 38 mm, avec 3 v-ceintures (pour moteur) • Pulley, 130 x 38 mm, with 3 v-belt (for motor)
22606 Poulie, 160 x 28 mm, avec 3 v-ceintures (pour pompe) • Pulley, 130 x 28 mm, with 3 v-belt (for pump)
32012 Tuyau en tissu Ø 75 x 25 mm • Ø 75 x 25 mm cloth hose
22624 Glissière de tension du moteur, 330/4 mm • Motor tightening slide, 330/4 mm 18801 18802
18801 Couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid
18802 Joint de couvercle latéral de réservoir à vide en polycarbonate • Polycarbonate vacuum tank side lid gasket
22508 Réservoir à vide galvanisé • Galvanized vacuum tank
22613 Roulement 6307 2RS • 6307 2RS bearing
22619 Joint, 56 x 35 x 10 mm • 56 x 35 x 10 mm seal

22801 22622
