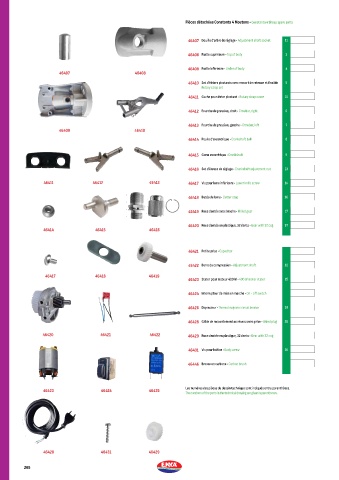

Pièces détachées Constanta 4 Moutons • Constanta 4 Sheep spare parts

46407 Douille d’arbre de réglage • Adjustment shaft socket 11

46408 Partie supérieure • Top of body 3
46409 Partie inférieure • Under of body 4
46407 46408

46410 Set d’étriers pivotants avec ressort de retenue et flexible 5
Rotary strap set
46411 Cache pour étrier pivotant • Rotary strap cover 15

46412 Fourche de pression, droit • Crowbar, right 6

46413 Fourche de pression, gauche • Crowbar, left 7
46409 46410
46414 Poulie d’excentrique • Crankshaft ball 8

46415 Came excentrique • Crankshaft 9
46416 Set d’écrous de réglage • Crankshaft adjustment nut 13

46411 46412 46413 46417 Vis pour lame inférieure • Lower knife screw 14

46418 Butée de lame • Cutter stop 16

46419 Roue dentée avec broche • Milled gear 17

46420 Roue dentée en plastique, 32 dents • Gear with 32 cog 37
46414 46415 46416

46421 Petite prise • Capacitor

46422 Barre de compression • Adjustment shaft 10
46417 46418 46419
46423 Stator pour moteur 400 W • 400 W motor stator 25

46424 Interrupteur de mise en marche • On - off switch

46426 Disjoncteur • Thermal magnetic circuit breaker 30

46428 Câble de raccordement au réseau avec prise • Wired plug 28

46420 46421 46422 46429 Roue dentée en plastique, 32 dents • Gear with 32 cog

46431 Vis pour boîtier • Body screw 35

46446 Brosse en carbone • Carbon brush

46423 46424 46426 Les numéros des pièces du dessin technique sont indiqués entre parenthèses.
The numbers of the parts in the technical drawing are given in parentheses.
